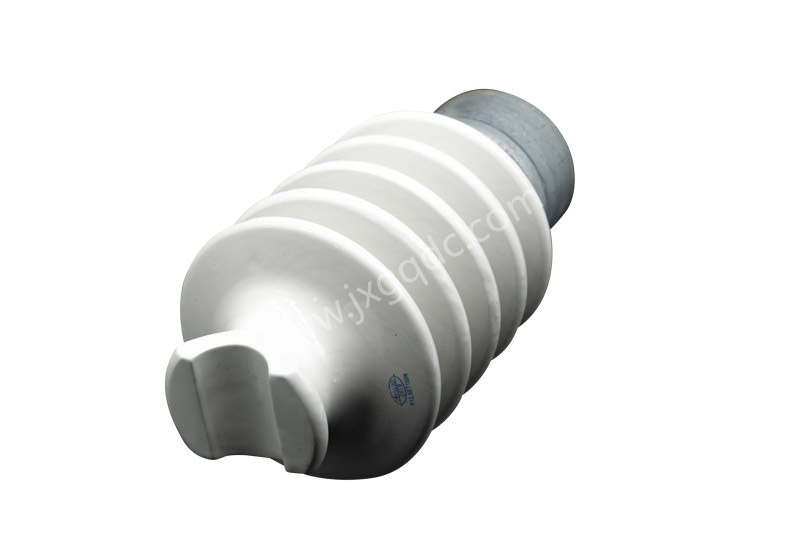

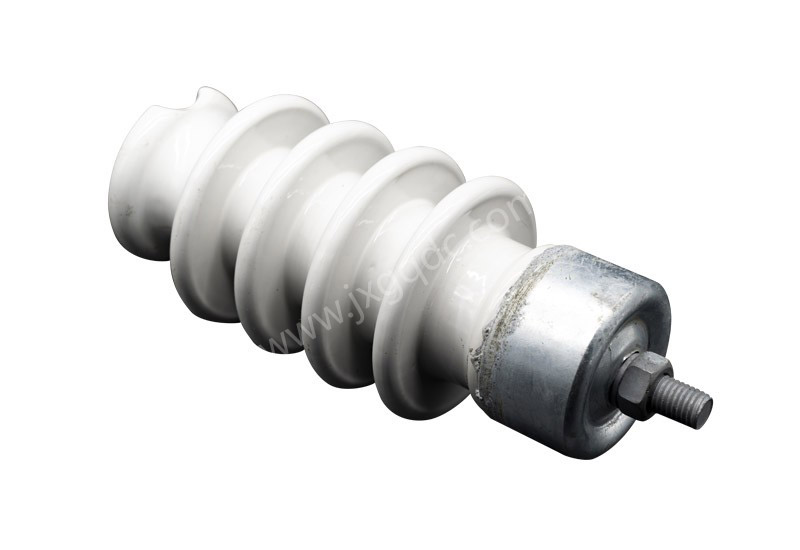

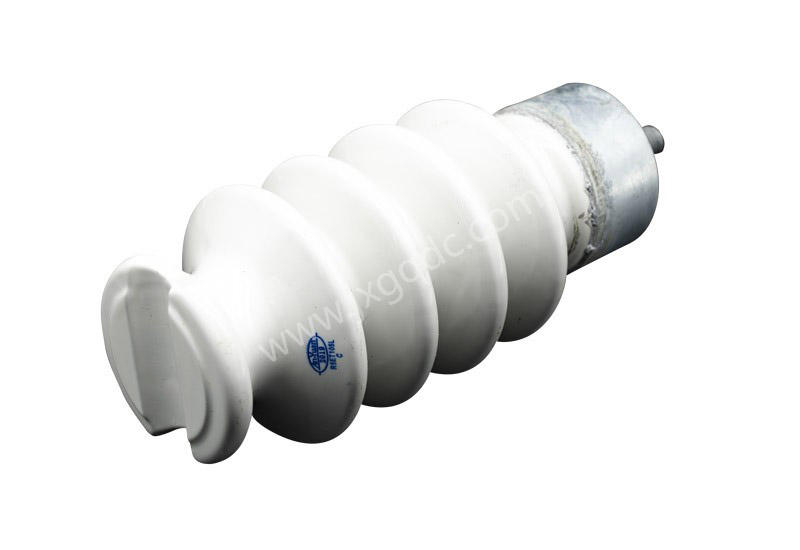

高压线路柱式绝缘子
工厂代号:C2201、C2202、C2203、C2204、C2205、C2206、C2207、C2208、C2209、C2210、C2211、C2212、C2213、C2214、C2215、C2216
国家标准:GB 国标
浏 览 量:
咨询热线:0799-7586600
分享按鈕
详情描述
主要尺寸与性能
工厂代号 绝缘子型号 图号 雷电全波冲击耐受电压kV(峰值) 工频湿耐受电压kv(有效值) 机械弯曲破坏负荷(kN) 爬电距离 H D d 头部尺寸标准图号 底座中心螺孔 相应老型号
C2201 PS-105/3z 2 105 40 3 300 224 120 90 4a / PS-15/300
C2202 PSN-105/5ZS 1 105 40 5 360 283 125 60 4a M16 PSQ-15/500
C2203 PSN-95/8ZS 1 95 38 8 350 222 145 90 4b M20
C2204 PSN-125/8ZS 1 125 50 8 530 305 150 100 4b M20
C2205 PSN-170/8ZS 1 170 70 8 720 370 160 90 4b /
C2206 PSN-150/12.5Z 2 150 65 125 534 336 170 110 4b M20
C2207 PS-170/12.5ZS 1 170 70 125 580 370 170 100 4b M20
C2208 PS-200/12.5ZS 1 200 85 125 620 430 180 120 4b或c M20
C2209 PS-250/12.5ZS 1 250 95 125 860 510 190 120 4b或c M24
C2210 PS-325/12.5ZS 1 325 140 125 1200 660 200 140 4b或c M20
C2211 PSN-95/12.5ZS 1 95 38 125 350 222 165 100 4b M20
C2212 PSN-125/12.5ZS 1 125 50 125 530 305 170 100 4b M20
C2213 PSN-170/12.5ZS 1 170 70 125 720 370 180 100 4b M20
C2214 PSN-200/12.5ZS 1 200 85 125 900 430 190 120 4b或c M20
C2215 PSN-250/12.5ZS 1 250 95 125 1140 510 200 120 4b或c M20
C2216 PSN-325/12.5ZS 1 325 140 125 1450 660 210 140 4b或c M24
