| 绝缘子型式 | 交流双伞型 | ||||
| 国家标准型号 | XWP4-70 | XWP6-70 | XWP8-70C | XWP1-100 | |

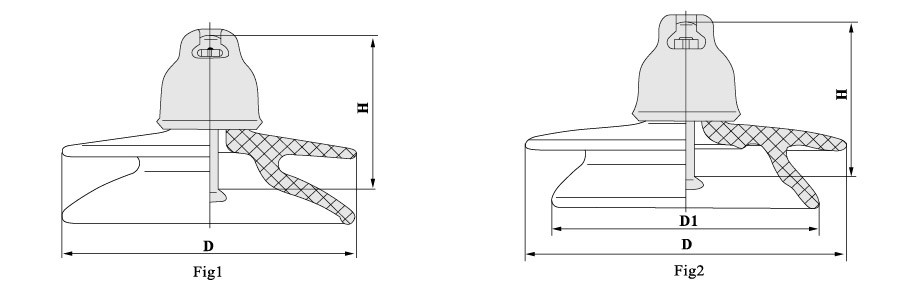

| 图号 | 2 | 1 | 1 | 1 | |
| 额定机电破坏负荷（kN） | 70 | 100 | |||
| 绝缘子等级 | U70BL | U70BLP | U70BLP | U100EL | |
| 公称结构高度（mm） | 146 | 146 | 146 | 160 | |
| 公称盘径（mm） | 300/250 | 255 | 280 | 255 | |
| 公称爬电距离（mm） | 400 | 450 | 450 | 400 | |
| 连接型式标记 | 16 | 16 | 16 | 16 | |
| 机电破坏负荷（kN） | 70 | 70 | 70 | 100 | |
| 例行拉伸负荷（kN） | 35 | 35 | 35 | 50 | |
| 工频耐受电压 | 干（kV） | 80 | 80 | 80 | 80 |
| 湿（kV） | 42 | 42 | 45 | 42 | |
| 雷电冲击耐受电压（kV） | 120 | 120 | 120 | 120 | |
| 工频击穿电压（kV） | 120 | 120 | 120 | 120 | |
| 无线电干扰电压 | 对地试验电压（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大无线电干扰电压（μV） | 50 | 50 | 50 | 50 | |
| 重量（kg） | 6.5 | 5.9 | 7.0 | 7.3 | |
| 执行标准 GB IEC AS BS IS | |||||
