| 绝缘子型式 | 交流钟罩型 | ||||
| 国家标准型号 | XHP-190 | XHP-210 | XHP1-210 | XHP-225 | |

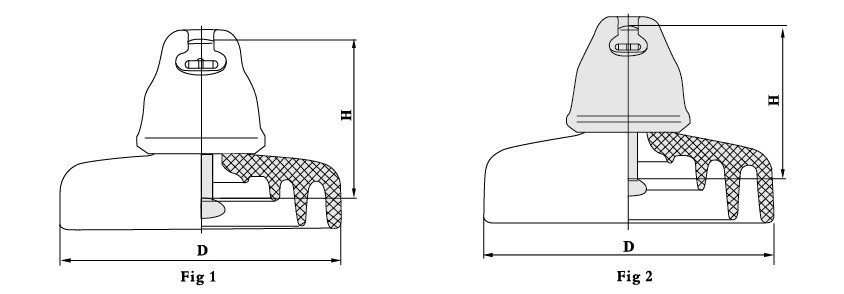

| 图号 | 2 | 1 | 2 | 2 | |
| 额定机电破坏负荷（kN） | 190 | 210 | 225 | ||
| 绝缘子等级 | U190BSP | U210BS | U210BSP | U225BSP | |
| 公称结构高度（mm） | 170 | 170 | 170 | 170 | |
| 公称盘径（mm） | 340 | 300 | 330 | 320 | |
| 公称爬电距离（mm） | 556 | 450/470 | 550 | 550 | |
| 连接型式标记 | 20/24 | 20/24 | 20 | 20 | |
| 机电破坏负荷（kN） | 190 | 21 | 210 | 225 | |
| 例行拉伸负荷（kN） | 95 | 105 | 105 | 112.5 | |
| 工频耐受电压 | 干（kV） | 90 | 80 | 90 | 90 |
| 湿（kV） | 55 | 45 | 55 | 55 | |
| 雷电冲击耐受电压（kV） | 135 | 130 | 135 | 135 | |
| 工频击穿电压（kV） | 130 | 130 | 130 | 103 | |
| 无线电干扰电压 | 对地试验电压（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大无线电干扰电压（μV） | 50 | 50 | 50 | 50 | |
| 重量（kg） | 15 | 12.5 | 14.6 | 14.5 | |
| 执行标准 GB IEC AS BS IS | |||||
