| 绝缘子型式 | 交流钟罩型 | ||||
| 国家标准型号 | XHP-120 | XHP1-120 | XHP2-120 | XHP3-120 | |

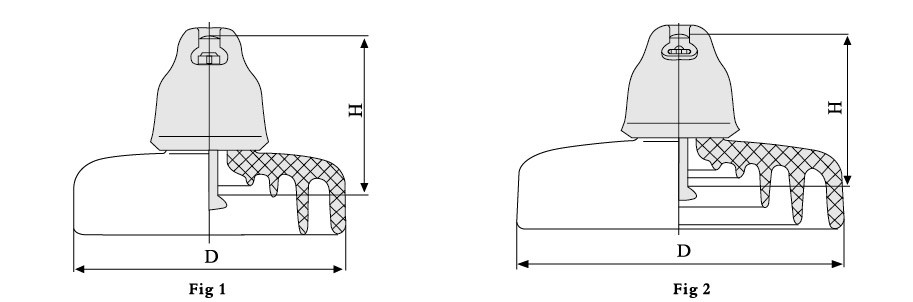

| 图号 | 1 | 1 | 1 | 2 | |
| 额定机电破坏负荷（kN） | 120 | ||||
| 绝缘子等级 | U120BLP | U120BSP | U120BSP | U120BSP | |
| 公称结构高度（mm） | 160 | 146 | 146 | 146 | |
| 公称盘径（mm） | 280 | 280 | 255 | 320 | |
| 公称爬电距离（mm） | 430 | 450 | 432 | 555 | |
| 连接型式标记 | 16 | 16 | 16 | 16 | |
| 机电破坏负荷（kN） | 120 | 120 | 120 | 120 | |
| 例行拉伸负荷（kN） | 60 | 60 | 60 | 60 | |
| 工频耐受电压 | 干（kV） | 80 | 80 | 80 | 80 |
| 湿（kV） | 45 | 45 | 42 | 55 | |
| 雷电冲击耐受电压（kV） | 120 | 120 | 120 | 135 | |
| 工频击穿电压（kV） | 120 | 120 | 120 | 130 | |
| 无线电干扰电压 | 对地试验电压（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大无线电干扰电压μV | 50 | 50 | 50 | 50 | |
| 重量（kg） | 7.9 | 7.6 | 7.9 | 11.0 | |
| 执行标准 GB IEC AS BS IS | |||||
