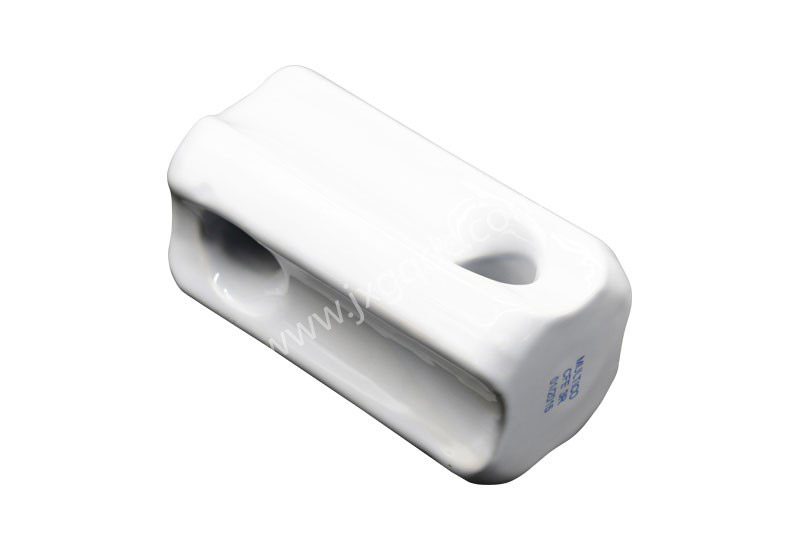

线路用拉紧绝缘子
型号:J-5、J-10、J-20、J-45、J-54、J-70、J-90、J-160
浏 览 量:
咨询热线:0799-7616888
分享按鈕
详情描述
型号 图号 L l D B b d R
J-5 1 38 - 30 - 20 - 4
J-10 1 50 - 38 - 26 - 6
J-20 1 72 - 53 - 30 - 8
J-45 2 90 42 64 58 45 14 10
J-54 2 108 57 73 68 54 22 10
J-70 3 146 73 - 73 44 22 13
J-90 3 172 72 - 88 60 25 14
J-160 3 216 90 - 115 67 38 22
注:产品型号说明为
J——架空电力线路用拉紧绝缘子
“-”后数字为机械拉伸破坏负荷值,单位为kN。

型号 机械拉伸破坏负荷不小于(kN) 工频闪络电压不小于(kV)
湿
J-5 5 4 2
J-10 10 5 2.5
J-20 20 6 2.8
J-45 45 20 10
J-54 54 25 12
J-70 70 - 15
J-90 90 30 20
J-160 160 - -
