美标悬式瓷绝缘子(普通型)
国家标准型号:XP-70C-M、XP-110-M、XP-110C-M、XP-160-M
浏 览 量:
咨询热线:0799-7586600
分享按鈕
详情描述
主要尺寸与性能
绝缘子型式 交流普通型
国家标准型号 XP-70C-M XP-110-M XP-110C-M XP-160-M

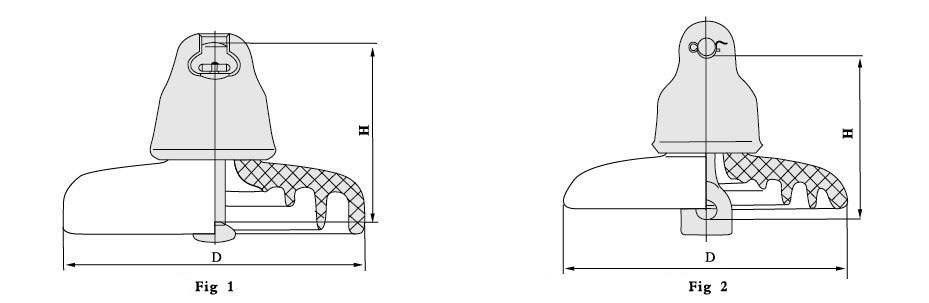

图号 2 1 2 1
额定机电破坏负荷(kN) 70 110 110 160
美国标准型号 52-4 52-5 52-6 52-8
结构高度mm 146 146 146 146
公称盘径(mm) 255 255 255 255
最小爬电距离(mm) 292 280 280 320
机电联合强度(kN) 70 111 111 160
拉伸验证负荷(kN) 35 55.5 55.5 80
机械打击强度(Nm) 6 7 7 10
低频闪络电压 干(kV) 80 80 80 80
湿(kV) 50 50 50 50
临界冲击闪络电压 正极性kV 125 125 125 125
负极性kV 130 130 130 130
低频击穿电压(kV) 110 110 110 110
无线电干扰电压 对地试验电压(kV) 10 10 10 10
1MHz最大无线电干扰电压(μV) 50 50 50 50
重量(kg) 4.9 5.6 5.6 6.7
执行标准 ANSI C29.2
