| 绝缘子型式 | 避雷线用悬式绝缘子 | ||||
| 国家标准型号 | XDP-70CN | XDP-70C | XDP-100CN | XDP-100C | |

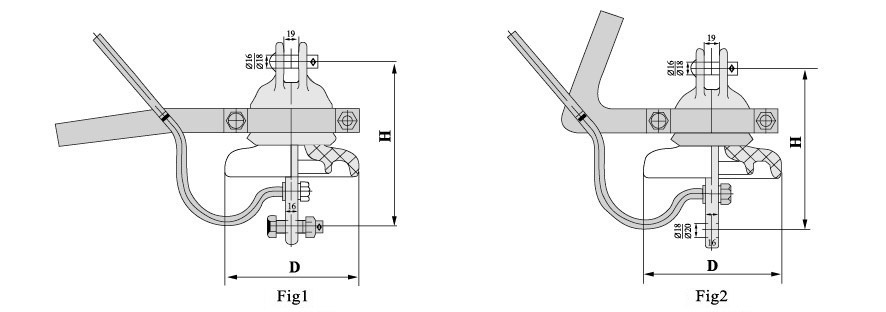

| 图号 | 1 | 2 | 1 | 2 | |
| 额定机电破坏负荷（kN） | 70 | 100 | |||
| 公称结构高度（mm） | 200 | 200 | 210 | 210 | |
| 公称盘径（mm） | 160/170 | 160/170 | 170 | 170 | |
| 公称爬电距离（mm） | 160/170 | 160/170 | 170 | 170 | |
| 绝缘子工频湿耐受电压（kV） | 30 | 30 | 30 | 30 | |
| 绝缘子工频击穿电压（kV） | 110 | 110 | 110 | 110 | |
| 地线绝缘子工频（干或湿）放电电压（间隙距离20mm） | 上限值kV | 30 | 30 | 30 | 30 |
| 下限值kV | 8 | 8 | 8 | 8 | |
| 工频恢复电压250V（间隙距离15mm）时熄灭电弧电流（不小于） | 电感性电流A | 35 | 35 | 35 | 35 |
| 电容性电流A | 20 | 20 | 20 | 20 | |
| 电极耐弧能力（不小于） | 工频电流kA | 10 | 10 | 10 | 10 |
| 时间kA | 0.2 | 0.2 | 0.2 | 0.2 | |
| 次数 | 2 | 2 | 2 | 2 | |
| 重量（kg） | 4.2/4.6 | 4.2/4.6 | 5.8 | 5.8 | |
| 执行标准 JB/T 9680 | |||||
