| 绝缘子型式 | 交流普通型 | ||||
| 国家标准型号 | XP4-160 | XP7-160 | XP8-160 | XP9-160 | |

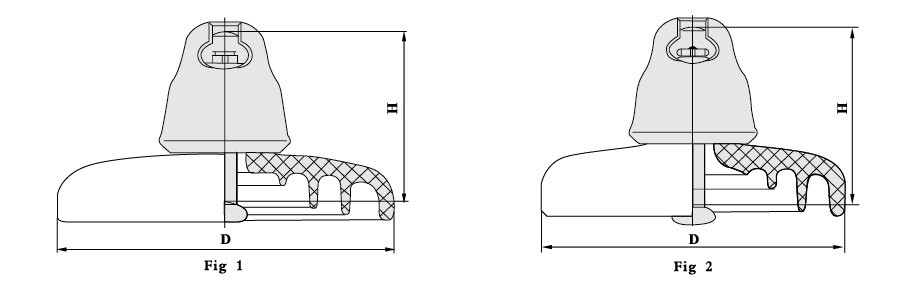

| 图号 | 1 | 2 | 1 | 1 | |
| 额定机电破坏负荷（kN） | 160 | ||||
| 绝缘子等级 | U160BN | U160BL | U160BS | U160BM | |
| 公称结构高度（mm） | 155 | 170 | 146 | 155 | |
| 公称盘径（mm） | 300 | 280 | 280 | 280 | |
| 公称爬电距离（mm） | 400 | 380/405 | 315 | 315 | |
| 连接型式标记 | 20 | 20 | 20 | 20 | |
| 机电破坏负荷（kN） | 160 | 160 | 160 | 160 | |
| 例行拉伸负荷（kN） | 80 | 80 | 80 | 80 | |
| 工频耐受电压 | 干（kV） | 75 | 75 | 70 | 70 |
| 湿（kV） | 45 | 45 | 40 | 40 | |
| 雷电冲击耐受电压（kV） | 110 | 110 | 105 | 105 | |
| 工频击穿电压（kV） | 110 | 110 | 110 | 110 | |
| 无线电干扰电压 | 对地试验电压（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大无线电干扰电压（μV） | 50 | 50 | 50 | 50 | |
| 重量（kg） | 8.2 | 8.8 | 7.5 | 7.9 | |
| 执行标准 GB IEC AS BS IS | |||||
