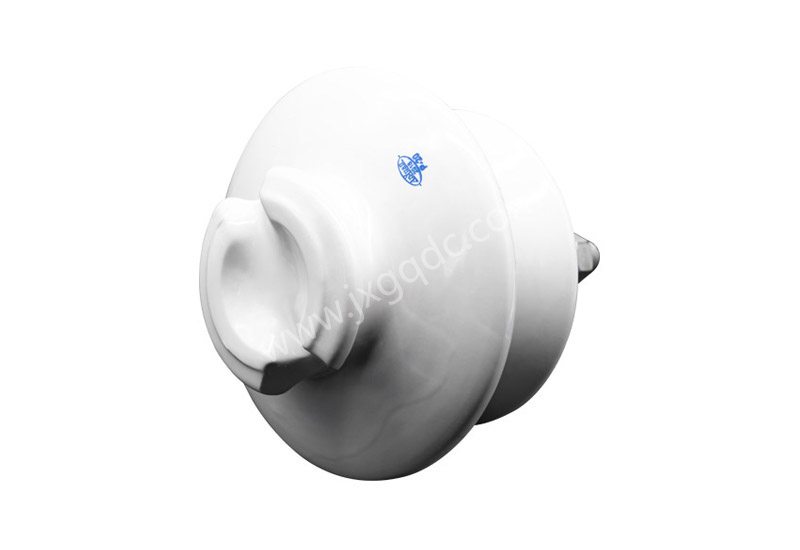

高压线路针式瓷绝缘子
绝缘子型号:PL1.4/60C16/150、PL1.4/75C16/195、PL2.0/95C20/280、PL2.0/95C16/255、PL2.0/95C20/255、PL4.0/95S20/255、PL3.0/105C20/450、PL3.5/105C20/450、PL4.0/125C20/370
浏 览 量:
咨询热线:0799-7616888
分享按鈕
详情描述
绝缘子主要尺寸
绝缘子型号 图号 瓷件高度mm 瓷件最大公称直径 主要结构尺寸 最小公称爬电距离
R1 R2 H1 H2 D1
PL1.4/60C16/150 1 90 125 11 9 130±4.5 35±2.0 M16 150
PL1.4/75C16/195 105 145 151±4.5 35±2.0 195
PL2.0/95C20/280 2 120 190 13 13 186±4.5 40±2.0 M20 280
PL2.0/95C16/255 3 133 140 13 9.5 183±4.5 40±2.0 M16 255
PL2.0/95C20/255 M20
PL4.0/95S20/255 4
PL3.0/105C20/450 5 165 228 19 14 209±6.0 40±2.0 M20 450
PL3.5/105C20/450 6
PL4.0/125C20/370 7 165 228 14 13 218±6.0 45±2.0 M20 370
绝缘子型号与GB/T 1000.2-1988所列型号对照见附录B。

绝缘子机械和电气特性
绝缘子型号 图号 标准雷电冲击干耐受电压kV(峰值)不小于 工频湿耐受电压 工频击穿电压 绝缘子弯曲耐受负荷 瓷件弯曲破坏负荷
kV(有效值)不小于 kN不小于
PL1.4/60C16/150 1 60 25 65 1.4 11
PL1.4/75C16/195 75 30 95
PL2.0/95C20/280 2 95 40 130 2.0 11
PL2.0/95C16/255 3 95 40 130 2.0 11
PL2.0/95C20/255
PL4.0/95S20/255 4 4.0
PL3.0/105C20/450 5 105 50 145 3.0 13
PL3.5/105S20/450 6 3.5
PL4.0/125C20/370 7 125 50 140 4.0 13
绝缘子弯曲耐受负荷指对绝缘子施加弯曲负荷时,绝缘子受力点相对轴线偏移5度时的负荷值。

附录B 本标准绝缘子型号与BG/T 1000.2-1988所列型号的对应
序号 本标准绝缘子型号 BG/T 1000.2-1988 所列型号
1 PL1.4/60C16/150 P-6T
2 PL1.4/75C16/195 P-10T
3 PL2.0/95C20/280 P-15T
4 PL2.0/95C16/255 PQ1-10T16
5 PL2.0/95C20/255 PQ1-10T20
6 PL4.0/95S20/255 PQ1-10LT
7 PL3.0/110C20/450 PQ2-10T、PQ2-10BT
8 PL3.5/110S20/450 PQ2-10LT、PQ2-10BLT
9 PL2.0/132C20/370 P-20T
