高压线路针式绝缘子
工厂代号:A1041、A1042、A1043
国家标准:AS澳标
浏 览 量:
咨询热线:0799-7586600
分享按鈕
详情描述

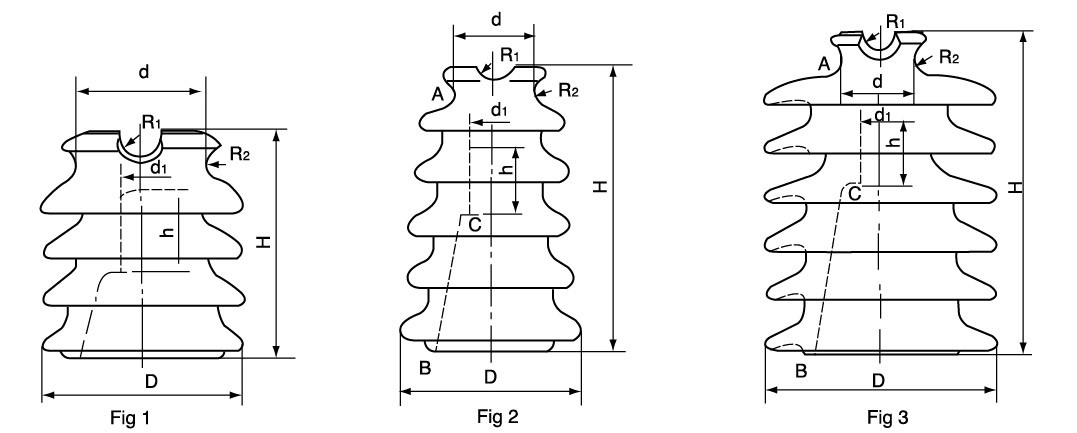

主要尺寸和性能
工厂代号 A1041 A1042 A1043
图号 1 2 3
澳标等级 PW1-15-A PW1-22-A PW1-33-A
主要尺寸 H 184 240 320
h 66.5 66.5 66.5
D 170 165 240
d 76 76 86
d1 34.9 34.9 34.9
R1 16 16 16
R2 16 16 16
额定电压(kV) 15 22 33
爬电距离(mm) A-B   380 755
B-C   110 165
A-C 432 490 920
50%冲击闪络电压 150 160 210
一分钟工频湿耐受电压(kV) 37 50 90
工频击穿电压(kV) 145 160 170
抗弯破坏负荷(kN) 7 11 11
重量(kg) 5.5 9.5 14.3
